Схема пальцы втулки JCB JS 305 - JS 330
JS305 - JS330

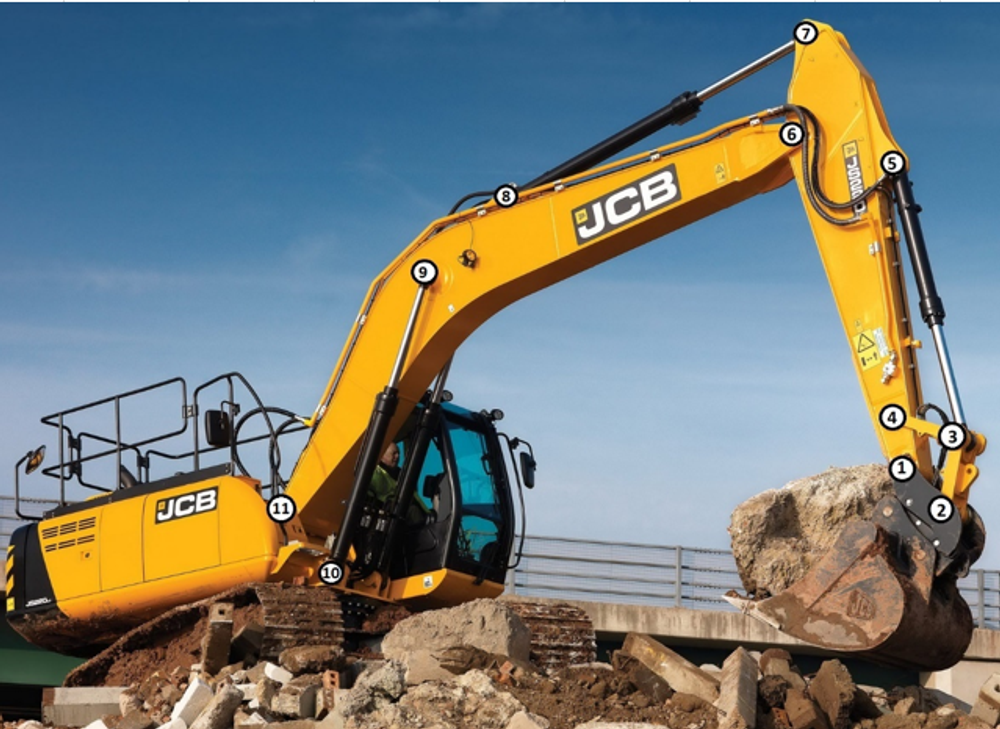

Пальцы и втулки на стрелу JCB JS JS305 - JS330
Узел 1.
- JSV0079 - Палец ковша 1шт
- JSV0350 - Втулка в рукоять (грибок) 2шт
- KHV0103 - Уплотнение 2шт
- KHV0119 - Уплотнительное кольцо 2шт
Узел 2.
- JSV0079 - Палец ковша 1шт
- JSV0349 - Втулка толкателя (сторона ковша) 2шт
- KHV0103 - Уплотнение 2шт
- KHV0116 - Уплотнительное кольцо 2шт
Узел 3.
- JSV0377 - Палец штока г/ц ковша 1шт
- KHV0105 - Уплотнение 4шт
- JSV0348 - Втулка толкателя (сторона г/ц) 2шт
- KSP0414 - Шайба 2шт
- 333/C4995 - Втулка штока г/ц ковша 1шт
- 333/C4996 - Сальник втулки г/ц 2шт
Узел 4.
- KSV0451 - Палец рукоять-тяга ковша 1шт
- JSV0333 - Втулка рукояти 2шт
- KHV0105 - Уплотнение 2шт
- KSP0414 - Шайба 2шт
Узел 5.
- KSV0456 - Палец гильзы г/ц ковша 1шт
- KSV0477 - Шайба 2шт
- 333/C4988 - Втулка гильзы г/ц ковша 1шт
- Уплотнение 2шт
