Пальцы и втулки на стрелу JCB JS200 - JS220

JCB JS200 - JCB JS220

Пальцы и втулки на стрелу JCB JS200 - JS220

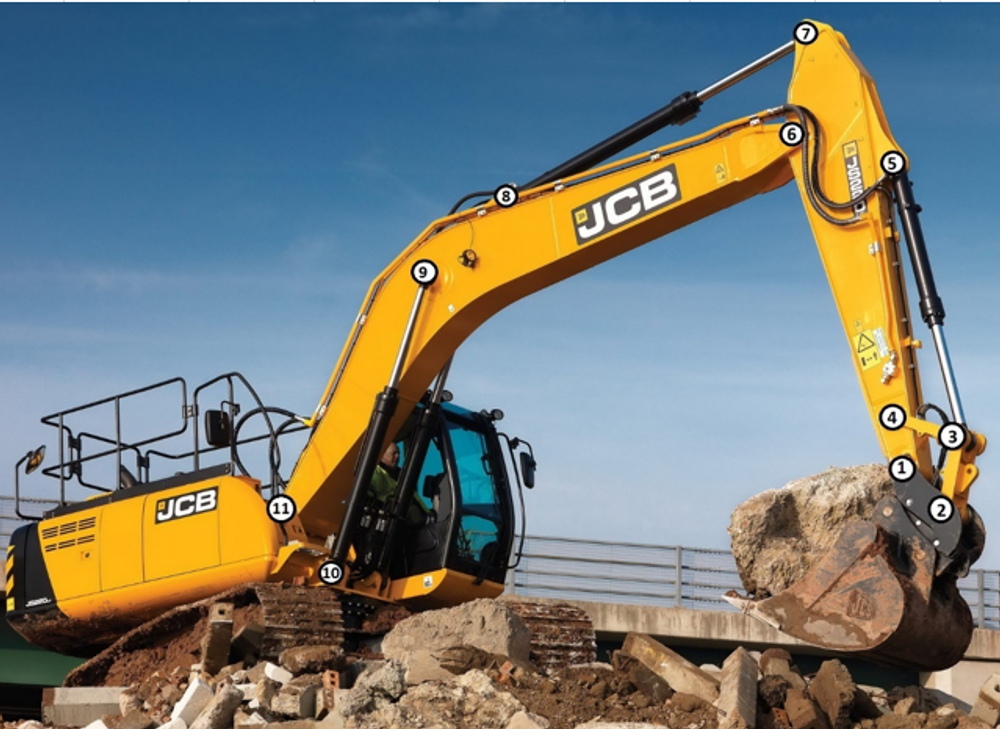

Узел 1.

• JRV0071 Палец ковша - 1шт
• KHV0117 Уплотнительное кольцо пальца ковша - 2шт
• JRV0594 Втулка рукояти - 2шт
• KHV0101 Сальник втулки стрелы - 2шт

Узел 2.

• JRV0071 Палец ковша - 1шт
• KHV0114 Уплотнительное кольцо пальца ковша-толкатель - 2шт
• KHV0101 Сальник толкатель-ковш - 2шт
• JRV0598 Втулка толкателя - 2шт

Узел 3.

• KRV1120 Палец толкатель г/ц ковша 85*425 - 1шт
• KHV0102 Сальник пальца толкатель г/ц ковша - 4шт
• KHV0170 Шайба 150 x 86 x 1.2mm thick - 2шт
• JRV0593 Втулка толкателя - 2шт
• 332/G3214 Втулка штока г/ц ковша - 1шт
• 332/C6733 Сальник штока г/ц ковша - 2шт

Узел 4.

• KRV1121 Палец рукоять-тяга кулисы 75 x 425 - 1шт
• KHV0169 Шайба 140 x 76 x 1.2mm thick - 2шт
• JRV0595 Втулка стрелы - 2шт
• KHV0100 Сальник стрелы - 2шт

Узел 5.

• KRV1127 Палец гильзы г/ц ковша - 1шт
• KRV1176 Шайба 76mm ID x 130mm OD 1.2mm thick - 2шт
• 332/G3211 Втулка гильзы г/ц ковша - 1шт
• 332/C6743 Сальник гильзы г/ц ковша - 2шт

Узел 6.

• 811/90382 Палец стрела-рукоять - 1шт
• 1316/4029D Болт М24*190мм - 1шт
• 1371/0901D Гайка М24 - 1шт
• KRV0704 Стопор пальца - 1шт
• KSP0268 Шайба 91mmx160mmx1.2mm - 2шт
• JRV0597 Втулка стрелы - 2шт
• 831/10291 Втулка рукояти - 2шт
• KHV0103 Сальник - 2шт

Узел 7.

• KRV1126 Палец штока г/ц рукояти  - 1шт
• KRV1197 Шайба - 2шт
• 1316/3826D Болт M20 x 160mm  - 1шт
• 332/H5523 Втулка г/ц рукояти - 1шт

Узел 8.

• KRV1126 Палец гильзы г/ц рукояти - 1шт
• Втулка г/ц рукояти 332/H5523 - 1шт
• Шайба KRV1197 - 2шт
• Болт M20 x 160mm 1316/3826D - 1шт

Узел 9.

• KRV1122 Палец штока г/ц подъема стрелы 806 x 85mm - 1шт
• KRV1178 Шайба 1.2мм - 2шт
• KRV1156 Стопор пальца - 2шт
• 1316/3826D Болт M20 x 160mm - 2шт
• 1371/0701D Гайка М20 - 4шт
• 331/11841; LKU0120, 333/C1587, 333/J8717 Втулка штока г/ц подъема стрелы - 2шт
• LAU0085 Сальник втулки - 4шт

Узел 10.

• KRV1124 Палец гильзы  г/ц подъема стрелы - 1шт
• 1316/3826D Болт M20 x 160mm - 2шт
• 1371/0701D Гайка М20 - 4шт
• 331/11849; LKU0119 Втулка штока г/ц подъема стрелы - 2шт
• LAU0130 Сальник втулки - 2шт

Узел 11.

• KRV1572 Палец стрела-кабина - 1шт
• JRV0582 Шайба 0.8mm thick - 2шт
• 1316/4028D Болт M24 x 180mm - 1шт
• 1371/0901D Гайка М24 - 1шт
• KRV0704 Стопор пальца - 1шт
• 831/10291 Втулка основания стрелы - 2шт
• KHV0103 Сальник - 4шт
