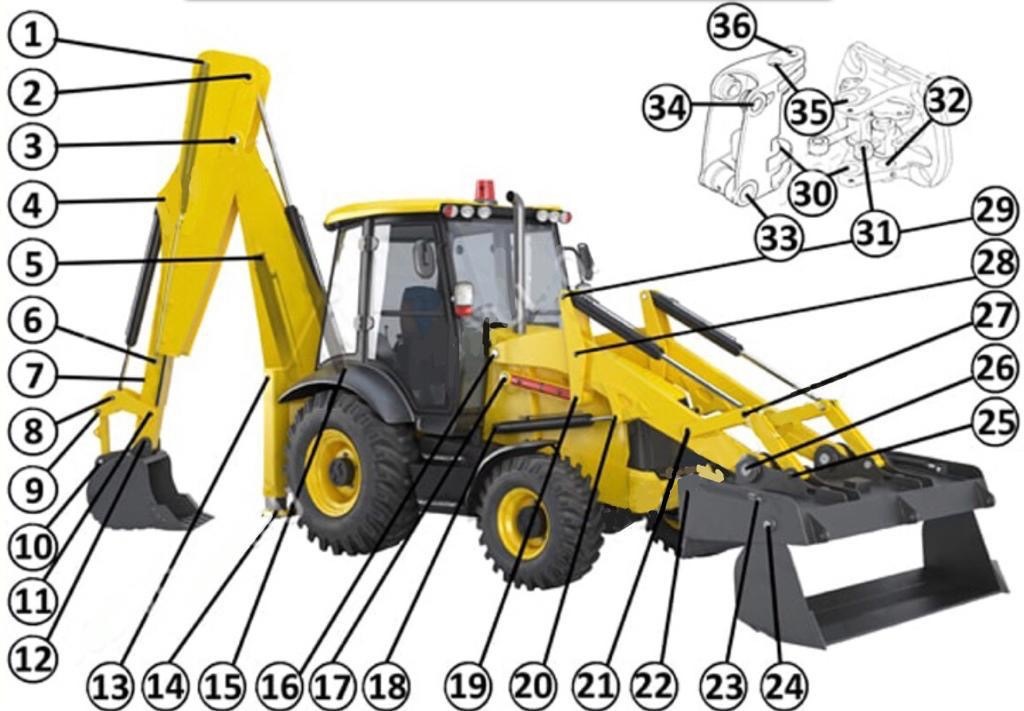

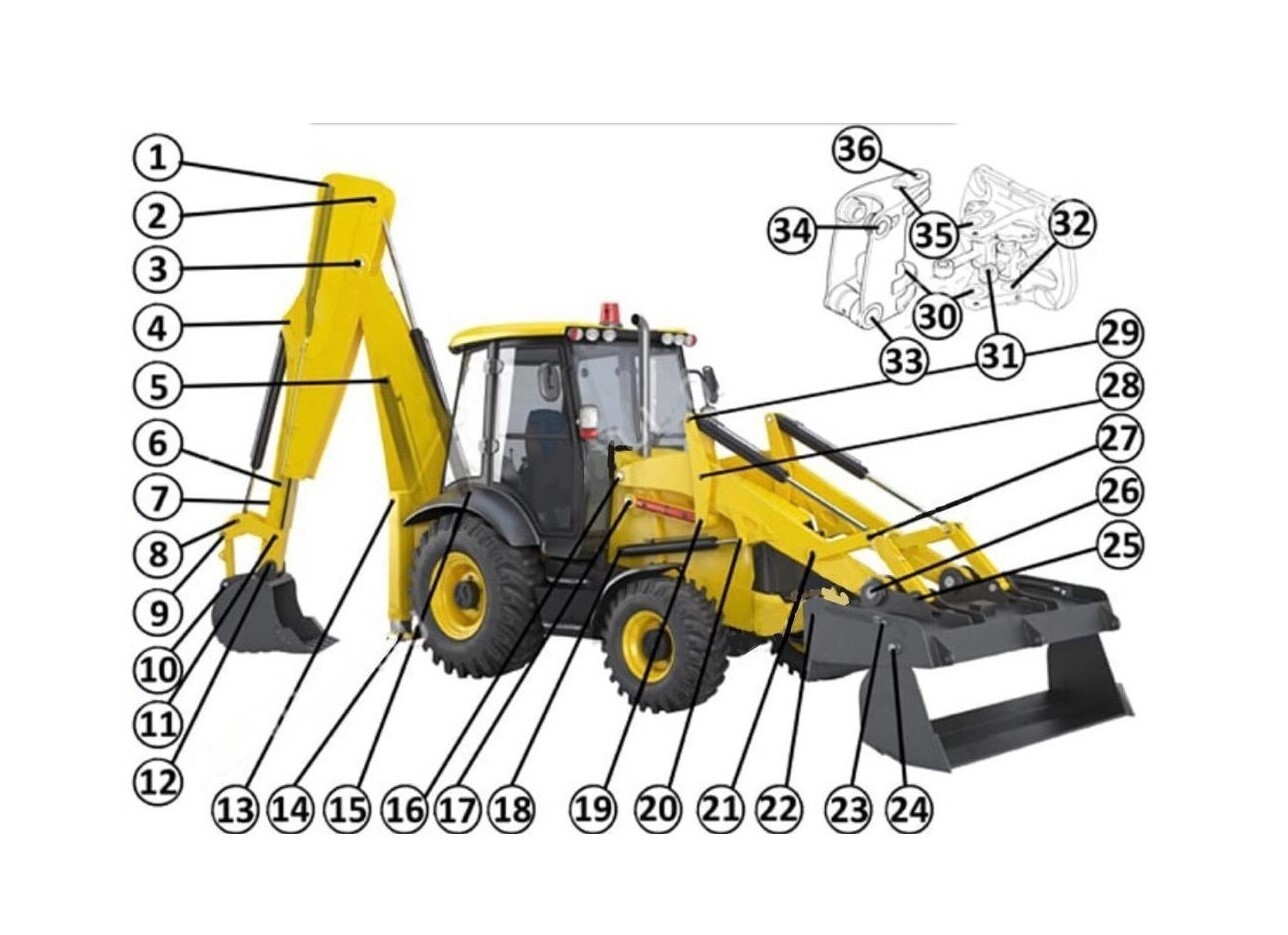

Схема задней стрелы, задняя стрела
КАЧЕСТВО ПАЛЬЦЕВ, ВТУЛОК-САМОЕ ВЫСОКОЕ!
В привязке без быстросъема, в случае с быстросъемом нужно добавить:
823/00470 Шайба 1 шт.
826/00512 Клипса 2 шт.
809/00192 Втулка быстросъема 4 шт.
911/12400 Палец ковша 2 шт.
Узел 1 - 2280 руб.
- 811/50373 811/90583 Палец JCB крепления г/ц телескопической рукояти - 1950р.
- 813/00426 -Уплотнение в ушко штока г/ц задней стрелы 165 руб.*2 шт. =330 руб
Узел 2 - 3640 руб.
- 811/90183 (50*275) или 811/50365 (50*325) (проверка по ВИН) Палец JCB гидроцилиндр стрелы к стреле
- 809/00126 - втулка в шток г/ц рукояти 605 руб*2=1210 руб
- 813/00426 -уплотнение в шток г/ц рукояти 165 руб*2шт=330 руб
Узел 3 - 5374 руб.
- 811/50372 Палец JCB рукоять стрела - 2800 руб
- 813/00427 Уплотнение JCB 187 руб*2 шт=374 руб
- 809/00131 Втулка JCB 935 руб*2 шт=1870
- 819/00100 шайба 1,4 мм 165 руб*2=330
Узел 4 - 3040 руб.
- 811/50367 Палец JCB гидро цилиндра ковша к стреле 1500 руб
- 813/00425 Уплотнение JCB 165 руб*2 шт=330 руб
- 809/00125 -Втули JCB 605 руб*2 шт=1210
Узел 5 - 3240 руб.
- 811/50520 Палец JCB гидроцилиндра рукояти к рукояти 1700 руб
- 813/00426 Уплотнение JCB - 165 руб*2=330 руб
- 809/00126 Втулка JCB 600 руб*2 шт=1210 руб
Узел 6 - 1730руб.
- 811/90585, 811/70080 Палец JCB крепления штока г/ц к телескоп рукояти-1400р.
- 823/00334 Кольцо стопорное 165 руб*2 шт=330 руб
Узел 7 - 2180 руб.
- 911/40092 Палец JCB фиксаци телескопа рукояти -1850 руб
- 122/34401 Стопор фиксации телескопа рукояти -330 руб
Узел 8 - 2780 руб.
- 811/90409 (811/50368) Палец JCB гидроцилиндра ковша-кронштейн ковша -1350 руб
- 809/00128 Втулка JCB Втулка в ушко штока г/ц 550 руб*2 шт=1100 руб
- 813/00425 Уплотнение JCB 165 руб*2 шт=330 руб
Узел 9 - 3290 руб.
- 811/50369 Палец JCB кронштейн-тяга ковша - 1750 руб
- 809/00176, 809/00129- втулка JCB 605*2=1210
- 813/00425 Уплотнение JCB 165 руб*2 шт=330 руб
Узел 10 - 4045руб / 8000 руб (быстросъем).
- 911/12400 Палец ковша JCB -1900 руб-1 шт.
(если есть быстросъем 2шт-3800 р.)
- 809/00125 Втулка задний ковш-тяга JCB 605 руб.*2шт=1210 руб
- 823/00470 Шайба JCB -110 руб
(если есть быстросъем 2шт-220 руб.)
- 826/00512 Клипса-стопорное кольцо -165 руб
(если есть быстросъем 2шт*330р.)
- G65/0 Втулка в ушко ковша JCB -330 руб*2шт=660 руб
- 809/00192 Втулка быстросъема 880 руб*2шт=1760 руб
(если есть быстросъем!)
Узел 11 - 3340 руб.
- 811/20061 Палец кронштейн ковша - рукоять JCB -1800 руб.
- 809/00125 -втулка JCB -2 шт *605=1210 руб.
- 813/00425 Уплотнение JCB 165 руб*2шт=330 руб.
Узел 12 - 4045 руб / 8000 руб (быстросъем).
- 911/12400 Палец ковша JCB -1900 руб-1шт
(если есть быстросъем 2шт - 3800 р.)
- 809/00176, 809/00129-Втулка задний ковш-рукоять JCB 605 руб.*2шт=1210 р.
- 823/00470 Шайба JCB -110 руб
(если есть быстросъем 2шт=220 руб)
- 826/00512 Клипса-стопорное кольцо -165 руб
(если есть быстросъем 2шт=330р.)
- G65/0 Втулка в ушко ковша JCB -330 руб*2шт=660 руб
- 809/00192 Втулка быстросъема 880 руб*2шт=1780 руб. (если есть быстросъем!)
Узел 15 - 4494 руб.
- 811/50569 Палец гидроцилиндра рукояти к стреле -2800 руб
- 813/00427 Уплотнение JCB 187 руб*2шт=374 руб
- 809/00179 Втулка в основание гидроцилиндра - 1320 руб
